Khảo sát địa hình bằng flycam công nghệ UAV RTK

Khoa học và công nghệ, đã và đang hình thành giúp chúng ta đưa ra những giải pháp đo đạc ngày càng tối ưu, nhằm giảm thiểu sai xót và sức lao động. Trở lại vài năm trước đây sự ra đời và phát triển của dịch vụ khảo sát địa hình bằng flycam công nghệ UAV đã tạo nên một bước ngoặc mới cho ngành trắc đạc lên tầm cao mới và là một trong những biện pháp hàng đầu trong việc đo đạc ở một diện tích rộng lớn. Qua bài viết này, đơn vị chúng tôi chuyên ngành flycam đo đạc khảo sát địa hình bằng flycam. Chúng tôi sẽ giới thiệu và đưa ra những ưu điểm của các khảo sát truyền thống và áp dụng công nghệ flycam UAV.

khao sat dia hinh bang flycam cong nghe uav
khao sat dia hinh bang flycam cong nghe uav

Sơ lược về công nghệ bay chụp.

  • Khảo sát địa hình bằng flycam là việc sử dụng một thiết bị bay chụp (UAV hoặc Drone) để lấy dữ liệu từ trên không bằng camera độ nét cao kết hợp với bộ thu tín hiệu hiệu vệ tinh GPS 2 tần số. Khu vực cần khảo sát sẽ được chụp rất nhiều hình ảnh với độ phân giải cao, ở nhiều góc độ khác nhau, mỗi bức ảnh sẽ có độ chồng lấn lên nhau và mỗi một bức ảnh cụ thể sẽ được gắn một tọa độ cho riêng mình.
  • Dựa vào các hình ảnh có cùng tọa độ được chụp từ nhiều góc khác nhau, kết hợp với phần mềm xử lý như 3Dsurvey, Agisoft Photoscan, Drone Doploy… người sử dụng có thể lập bản đồ 2D, 3D chi tiết của khu vực cần khảo sát và có thể khai thác được nhiều thông tin như khoảng cách, tọa độ, cao độ, thể tích với độ chính xác cao.
  • So với máy bay có người lái hoặc sử dụng ảnh vệ tinh, việc sử dụng máy bay không người lái thuận tiện hơn do có khả năng bay ở độ cao thấp, mang lại những dữ liệu trực quan hơn, chính xác hơn, tiết kiệm thời gian và chi phí, hơn nữa có thể khảo sát trong hầu hết các điều kiện thời tiết như sương mù, nhiều mây…
khao sat dia hinh bang flycam uav

Độ chính xác khi khảo sát địa hình bằng flycam như thế nào ?

  • Độ chính xác của phương pháp sử dụng thiết bị bay chụp phụ thuộc vào khá nhiều yếu tố:
  • Với mỗi loại máy bay khác nhau sẽ có những thông số kỹ thuật khác nhau: Thông số kỹ thuật của máy bay cùng chất lượng của những bộ phận cấu thành của nó. Máy bay càng hiện đại, các thiết bị cầng tiên tiến, càng mang lại độ chính xác cao.
  • Độ cao của máy bay khi bay khảo sát: khi bay ở độ cao thấp sẽ có độ nét, độ chi tiết cao hơn, khi bay ở độ cao lớn độ tổng quan tốt, thu được khu vực đo rộng nhưng bị giảm độ chi tiết.
  • Phụ thuộc yếu tố địa vật khu đo: độ che phủ của cây cối, thảm thực vật trên địa hình khảo sát
  • Phương pháp, kỹ thuật bay của người điều khiển thiết bị.
  • Kỹ thuật, kinh nghiệm xử lý nội nghiệp.
  • Phần mềm xử lý ảnh: Pix4D ghép ảnh vùng nước còn hạn chế, Agisoft Photoscan ghép ảnh vùng nước tốt nhưng ảnh mặt bằng hay bị xé…
  • Trong điều kiện thời tiết tốt, địa hình tối ưu cùng cơ sở vật chất hiện đại, kết hợp cùng với các kỹ sư lâu năm trong ngành trắc địa, độ chính xác của việc khảo sát bằng máy bay không người lái có thể đạt đến từ 0.7 cm đến 1 cm.
khảo sát địa hình bằng flycam

Sự khác biệt giữa cách khảo sát địa hình truyền thống và khảo sát địa hình bằng flycam

  • Với sự phát triển ngày càng nhanh của công nghệ bay chụp, việc ứng dụng công nghệ bay chụp mang lại hiệu quả kinh tế rất cao. Trong đó, việc áp dụng khảo sát địa hình không những tiết kiệm chi phí và còn đẩy nhanh tiến độ rất nhiều. Theo thực tế khảo sát, việc sử dụng công nghệ bay chụp giúp đẩy nhanh tiến độ thực hiện gấp 4 lần và giảm chi phí 70% so với các phương pháp đo đạc truyền thống. Bằng phương pháp gắn thẻ hậu kỳ (PPK geo-tagging), việc đặt tọa độ điểm đã biết (GCPs) là không cần thiết khi dùng thiết bị bay không người lái. Từ đó, các có thể cung cấp kết quả khảo sát nhanh hơn với chi phí thấp hơn.
  •  Đối với những khu đo có diện tích lớn, vài chục tới vài trăm hecta, việc sử dụng phương pháp đo đạc truyền thông tốn rất nhiều thời gian. Tuy nhiên với công nghệ bay chụp sẽ giảm thiểu được tối đa thời gian thực hiện mà vẫn mang lại độ chính xác cao.
  • Ngoài ra ở những khu vực có địa hình nguy hiểm, phức tạp, gây khó khăn cho công tác đi lại và đo đạc. Cũng như những nơi mà các phương pháp đo đạc truyền thống không thể sử dụng được thì khảo sát địa hình bằng các thiết bị bay chụp là một phương án tối ưu, vừa đảm bảo an toàn trong đo đạc mà vẫn cung cấp rất nhiều dữ liệu địa hình, địa vật và độ cao.
  • Tại Việt Nam, quy định tiêu chuẩn sử dụng phương pháp bay chụp, trong đo đạc khảo sát vẫn chưa được công bố. Việc sử dụng các thiết bị bay chụp không người lái cũng cần có sự cho phép của cơ quan chức năng. Tuy nhiên vẫn áp dụng cho công tác khảo sát địa hình bằng Drone cho nghiên cứu tiền khả thi, lập quy hoạch sơ bộ 1/2000 và bước nghiên cứu quy hoạch. Để lập báo cáo có tính pháp lý, trình duyệt cơ quan chức năng thì vẫn phải làm theo các phương pháp đo đạc truyền thống. Việc sử dụng phương pháp đo đạc truyền thống dữ liệu được giới hạn bởi bản vẽ và hệ thống ký hiệu. Tuy nhiên, với việc sử dụng công nghệ bay chụp Drone sẽ thu được những thông tin trực quan, sinh động và vẫn đảm bảo độ chính xác.

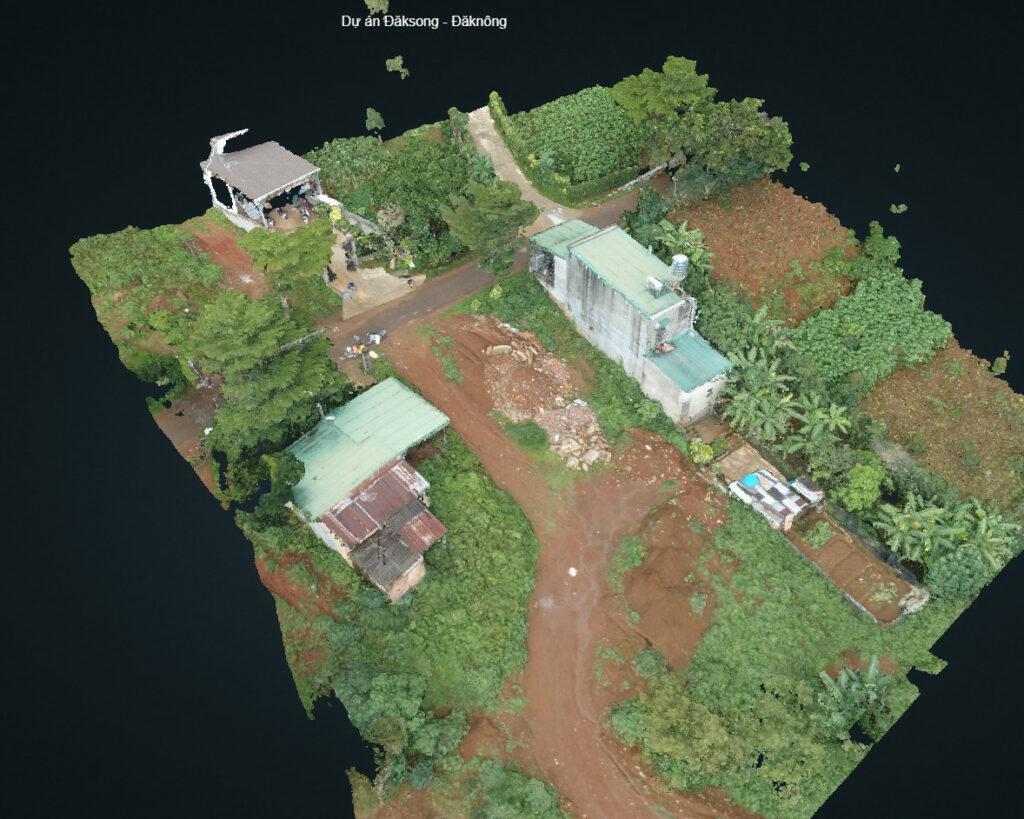

Kết quả khảo sát địa hình bằng flycam
Kết quả khảo sát địa hình bằng flycam

4 Phần mềm để xử lý ảnh khảo sát địa hình bằng flycam

1. Drone Deploy (Mỹ)

DroneDeploy là giải pháp phần mềm DroneDeploy Reviews với chức năng và chi phí phù hợp cho các doanh nghiệp từ nhỏ và vừa (SMEs) tới các doanh nghiệp lớn. Phần mềm DroneDeploy được đánh giá cao bởi cả người dùng lẫn chuyên gia trong lĩnh vực Enterprise Drone Analytics Software.

  • Ưu điểm: dễ sử dụng, hỗ trợ kỹ thuật tốt, liên tục cập nhật đổi mới, xử lý Real-time
  • Nhược điểm: ít tuỳ chỉnh, xử lý chậm.

2. 3Dsurvey (Slovakia)

3Dsurvey là một giải pháp phần mềm để xử lý dữ liệu khảo sát đất. Chụp ảnh với bất kỳ máy ảnh kỹ thuật số tiêu chuẩn nào, nhập hình ảnh vào 3Dsurvey và tạo bản đồ orthophoto riêng, mô hình bề mặt kỹ thuật số và tính toán khối lượng nhanh hơn và dễ dàng hơn. Dữ liệu được xử lý tự động dựa trên các thuật toán phù hợp. Phần mềm 3Dsurvey này được thiết kế để hoạt động với mọi máy ảnh kỹ thuật số, DSLR hoặc GoPro. Sử dụng bất kỳ UAV nào để chụp ảnh địa hình trên không.

  • Ưu điểm: giao diện đơn giản, hỗ trợ nhiều định dạng camera, giá thành thấp
  • Nhược điểm: khó sử dụng, xử lý chậm

3. Agisoft Photoscan (Nga)

Agisoft PhotoScan là giải pháp phần mềm Agisoft PhotoScan Reviews với chức năng và chi phí phù hợp cho các doanh nghiệp từ nhỏ và vừa (SMEs) tới các doanh nghiệp lớn. Phần mềm Agisoft PhotoScan được đánh giá cao bởi cả người dùng lẫn chuyên gia trong lĩnh vực Photogrammetry Software.

  • Ưu điểm: hỗ trợ nhiều định dạng camera, hỗ trợ tuỳ chỉnh hệ toạ độ đa dạng, ghép vùng nước tốt.
  • Nhược điểm: giá thành cao, ảnh mặt bằng bị xé, hỗ trợ kỹ thuật chậm, chậm cập nhật đổi mới

4. Pix4D (Mỹ)

Pix4D: là phần mềm chuyên dụng trong việc xử lý phân tích dữ liệu ảnh bay chụp từ các thiết bị không người lái.

  • Ưu điểm: dễ sử dụng, hỗ trợ nhiều định dạng camera, hỗ trợ kỹ thuật tốt, liên tục cập nhật đổi mới.
  • Nhược điểm: giá thành cao, ghép ảnh vùng nước còn hạn chế

Ứng dụng công nghệ UAV và những lĩnh vực nào ?

1. Khảo sát thành lập bản đồ địa hình - địa chính

1. Bản đồ địa chính:

Từ những bức ảnh có độ phân giải cao thu được từ cáci thiết bị không người lái (UAV hoặc Drone) ta có thể thành lập các mô hình trực quan, bản đồ 3D chi tiết tại các khu vực có dữ liệu kém chất lượng, lỗi thời hoặc thậm chí không có, phục vụ công tác chỉnh lý hoặc biên tập bản đồ mới .

Từ đó, các bản đồ địa chính có độ chính xác cao được tạo ra nhanh chóng, dễ dàng ngay cả trong các môi trường phức tạp, khó tiếp cận.

2. Bản đồ địa hình:

Thông qua các yếu tố địa vật, địa hình thu được trên ảnh như: mép đường, biển báo giao thông, cột đèn, cống rãnh… ta có thể thống kê biên tập bản đồ địa hình

Các bức ảnh sau khi được xử lý bằng các phần mềm chuyên dụng, những bức ảnh có cùng toạ độ và được chụp tại nhiều góc độ khác nhau có thể tạo nên mô hình độ cao, đường đồng mức, các khu đất, toà nhà… đây là nguồn thông tin đầy đủ cho việc thành lập bản đồ địa hình.

3. Khảo sát điều tra tài nguyên đất – nước.

Có rất nhiều ứng dụng bắt buộc phải triển khai trên diện rộng như ghi nhận số liệu thiên tai ngập lụt, trượt lở đất … mà nếu áp dụng các kỹ thuật truyền thống, sẽ vô cùng tốn kém kinh phí và thời gian triển khai.

Công nghệ sử dụng trong thiết bị bay không người lái hỗ trợ khả năng tiếp cận các khu vực hoặc điểm nhìn trước đây không thể tiếp cận được, đồng thời cung cấp cho người dùng các ảnh chụp và ảnh video với độ phân giải cao, đặc biệt tại các khu vực thường được coi là nguy hiểm đối với cán bộ thực địa như khu vực sạt lở đất hay giám sát nguồn nước vào mùa lũ

2. Đo đạc chi tiết

1. Đo khảo sát tính khối lượng đào đắp

Với việc khảo sát nhiều điểm trên thực địa bằng các thiết bị bay chụp, kết hợp với phần mềm lập bản đồ 3D, có thể đưa ra phép tính khối lượng chính xác, tiết kiệm thời gian và nhân lực.

2. Khảo sát lập bản đồ quy hoạch dân cư, đô thị

Sự phát triển của các khu dân cư, đô thị ngày càng dày đặc và phức tạp đòi hỏi quy hoạch chuyên sâu và do đó việc thu thập dữ liệu tốn kém thời gian và chi phí.

Nhờ các thiết bị bay chụp có thể thu thập một lượng lớn dữ liệu cập nhật trong một khoảng thời gian ngắn và với số lượng nhân công ít.
